ＬＵＸＭＡＮ　ＣＬ−３６Ｕ．　３台目修理記録

ＬＵＸ　Ｃ−５０００Ａ、　ＹＡＭＡＨＡ　Ｂ３．３台目、　ＹＡＭＡＨＡ　Ｂ３．４台目、　ＲＹ−２２００、　ＲＹ−２２００ユーザー。 　２０２５／１／８．到着　　完成

Ａ．　修理前の状況 オークションで購入。 出品者説明。 オーディオ好きの父からの代理出品になります。 オーディオショップに持ち込み動作確認をしてまいりました所電源も入り音も出ていました。 店員さんによりますと音のひずみが有りボリュームを絞っても音が出るとの事でした。 実動品ですが、要修理です。 また古い物ですので小傷等もございます。 ご理解いただける方のみ入札お願いします。 リサイクルショップ等に売るよりもオーディオ好きな方に直接譲りたいとの父の意向で今回出品させていただきました。 B．　原因 各部経年劣化。 メインＶＲ左側最大位置に亀裂あり。 Ｃ．　修理状況 1部フイルム・コンデンサー交換・追加。 全電解コンデンサー交換。 タイト製真空管ソケットに交換。 入出力ＲＣＡ端子をテフロン絶縁ＲＣＡ端子に交換。 メインＶＲ交換。ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター使用。 各部半田補正。 電源ソケット交換（３Ｐインレット）。　FURUTECH　FI-10(Ｇ)金メッキ。 1部整流ダイオード交換 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２） 　Ｇｍ、ＩＰ測定。 １２ＢＨ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　別ファイルが開きます。　購入先。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 １２ＢＨ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 Ｋ．　上下裏パネル修理（塗装）　　別ファイルが開きます。 Ｌ．　修理完成後の外観　　別ファイルが開きます。 Ｄ．　使用部品 フイルム・コンデンサー 　　　　個。 電解コンデンサー 　　　　　　　 個。 タイト製ＭＴ９ピンソケット　 ９個。 ブロック電解コンデンサー（TMC）　５個。 テフロン絶縁ＲＣＡ端子 　１１組２２個。 ３Ｐインレット 　１個。　FURUTECH　FI-10(Ｇ)金メッキ。 メインＶＲ　ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費 　　　１８０，０００円　　　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　但し、真空管別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３６Ｕ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観　前から見る

Ａ１２．　外観　前右から見る

Ａ１３．　外観　後から見る

Ａ１４．　外観　後左から見る

Ａ１５．　外観　上から見る

Ａ２１．　外観　下前から見る

Ａ２２．　外観　下前左から見る

Ａ２３．　外観　下後から見る

Ａ２４．　外観　下後右から見る

Ａ２５．　外観　下から見る

Ａ３１．　点検中　木ケースから出し、前右から見る

Ａ３２．　点検中　木ケースから出し、後左から見る

Ａ３３．　点検中　木ケースから出し、下前左から見る

Ａ３４．　点検中　木ケースから出し、下後右から見る

Ａ３５．　点検中　木ケースから出し、上から見る

Ａ３６．　点検中　木ケースから出し、上から見る。物理的に余裕があるので、新品に交換可能。 ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

Ａ３７．　点検中　木ケースから出し、下から見る

Ａ４１．　点検中　入ＲＣＡ端子郡。

Ａ４２．　点検中　入力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換可能。

Ａ４３．　点検中　出力ＲＣＡ端子郡。

Ａ４４．　点検中　出力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換。

Ａ４５．　点検中　出力ＲＣＡ端子郡裏、　基板があるので全交換のみ可能。

Ａ４６．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ４７．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ４８．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ５１．　点検中　電源ケーブル取付。

Ａ５２．　点検中　電源ケーブル取付。 ３Ｐインレットに交換可能。FURUTECH　FI-10(Ｇ) 金メッキ。

Ａ６１．　点検中　付属真空管１２ＡＸ７、１２ＢＨ７。左から１本目、２本目．．．４本目、１２ＢＨ７。

Ａ６２．　点検中　付属真空管１２ＡＸ７。袴（ステム側）から見る。

Ａ６３．　点検中　付属真空管１２ＡＸ７。袴（ステム側）から見る、足に緑青が吹いている物。　ここから空気が入り、空気管になるのが多い。

Ａ７１．　点検中　付属真空管１２ＡＵ７。左から１本目、２本目．．．６本目

Ａ６２．　点検中　付属真空管１２ＡＵ７。袴（ステム側）から見る。

Ａ７１．　クロスが付属。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理中　前パネルを保護する。

Ｃ１１．　修理前　ＥＱ−ＡＭＰ基板。

Ｃ１２．　修理後　ＥＱ−ＡＭＰ基板。　電解コンデンサー８個、フイルムコンデンサー６個交換

Ｃ１２２．　修理中　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤。

Ｃ１２３．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ１２４．　修理中　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤２。

Ｃ１２５．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

Ｃ１３．　修理前　ＥＱ−ＡＭＰ基板裏。

Ｃ１３２．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡。

Ｃ１３３．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡２。

Ｃ１３４．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡３。

Ｃ１３５．　修理中　ＥＱ−ＡＭＰ基板裏。　半田不良予備郡４。

Ｃ１４．　修理（半田補正後）後　ＥＱ−ＡＭＰ基板裏。　全ての半田をやり直す。

Ｃ１５．完成ＥＱ−ＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　入力切換リレー基板

Ｃ２２．　修理後　入力切換リレー基板。　電解コンデンサー４個交換。

Ｃ２３．　修理前　入力切換リレー基板裏

Ｃ２４．　修理（半田補正後）後　入力切換リレー基板。　全ての半田をやり直す。。　電解コンデンサー２個交換。

Ｃ２５．　完成入力切換リレー基板。　洗浄後防湿材を塗る。

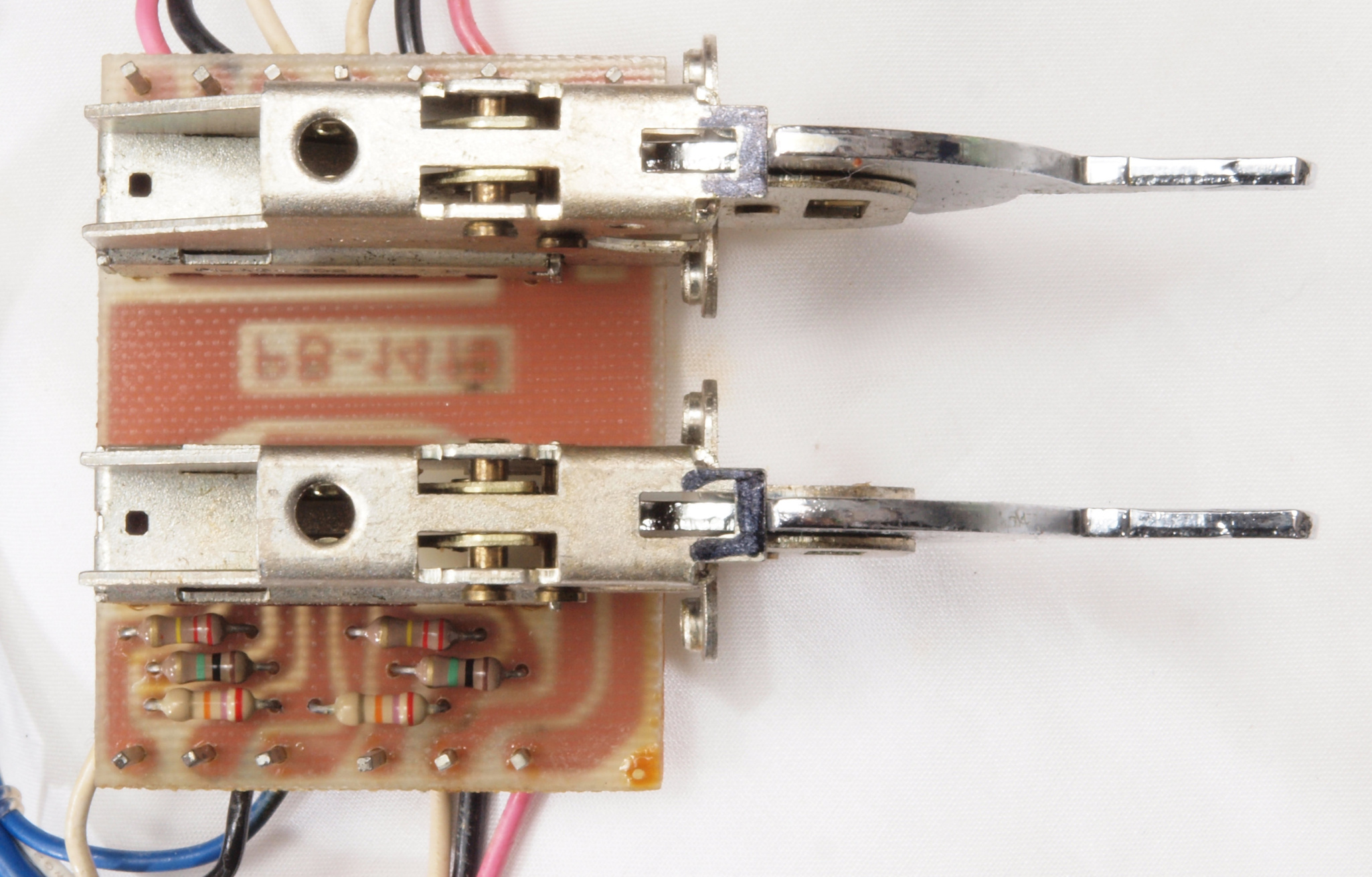

Ｃ３１．　修理前　アコースティック・イコライザーコントロールＶＲ基板

Ｃ３２．　修理後　アコースティック・イコライザーコントロールＶＲ基板。　電解コンデンサー５個、フイルムコンデンサー１４個交換。

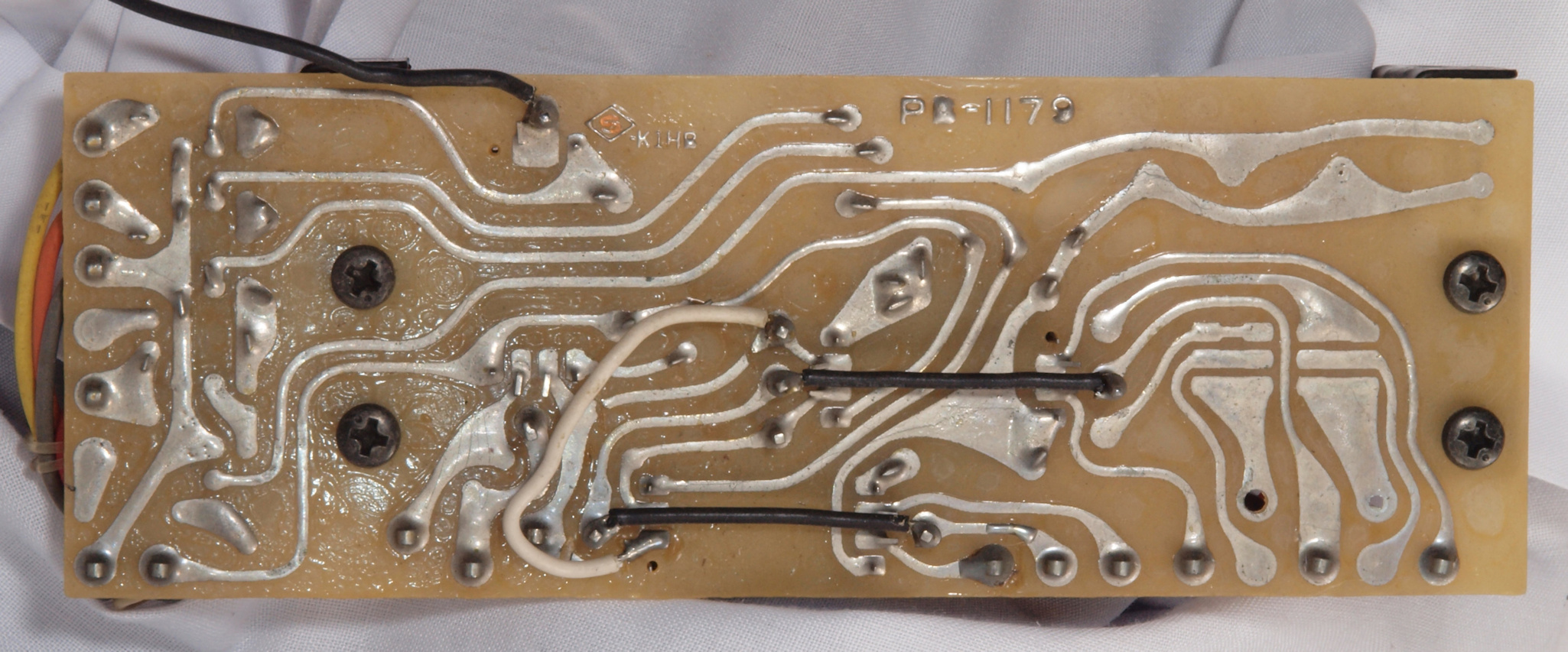

Ｃ３３．　修理前　アコースティック・イコライザーコントロールＶＲ基板裏

Ｃ３４．　修理（半田補正後）後　アコースティック・イコライザーコントロールＶＲ基板。　全ての半田をやり直す。

Ｃ３５．　完成アコースティック・イコライザーコントロールＶＲ基板。　洗浄後防湿材を塗る。

Ｃ４１．　修理前　メイン基板

Ｃ４２．　修理後　メイン基板。　電解コンデンサー５個、フイルムコンデンサー１４個交換。

Ｃ４２２．　修理中　メイン基板。　トルエン溶媒の接着剤。

Ｃ４２３．　修理後　メイン基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ４２４．　修理後　メイン基板。　トルエン溶媒の接着剤２。

Ｃ４２５．　修理後　メイン基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

Ｃ４３．　修理前　メイン基板裏

Ｃ４３２．　修理中　メイン基板裏。　何時外れてもおかしくない、半田球。

Ｃ４４．　修理（半田補正後）後　メイン基板。　全ての半田をやり直す。

Ｃ４５．　完成メイン基板。　洗浄後防湿材を塗る。

Ｃ５０．　修理中　前パネル＋前シャーシを外し、修理する。

Ｃ５１．　修理前　ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板

Ｃ５３．　修理前　ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏

Ｃ５４．　修理（半田補正後）後　ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏。　全ての半田をやり直す。

Ｃ５５．　完成ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏。　洗浄後防湿材を塗る。

Ｃ５６．　修理前　周波数切換ＳＷ。

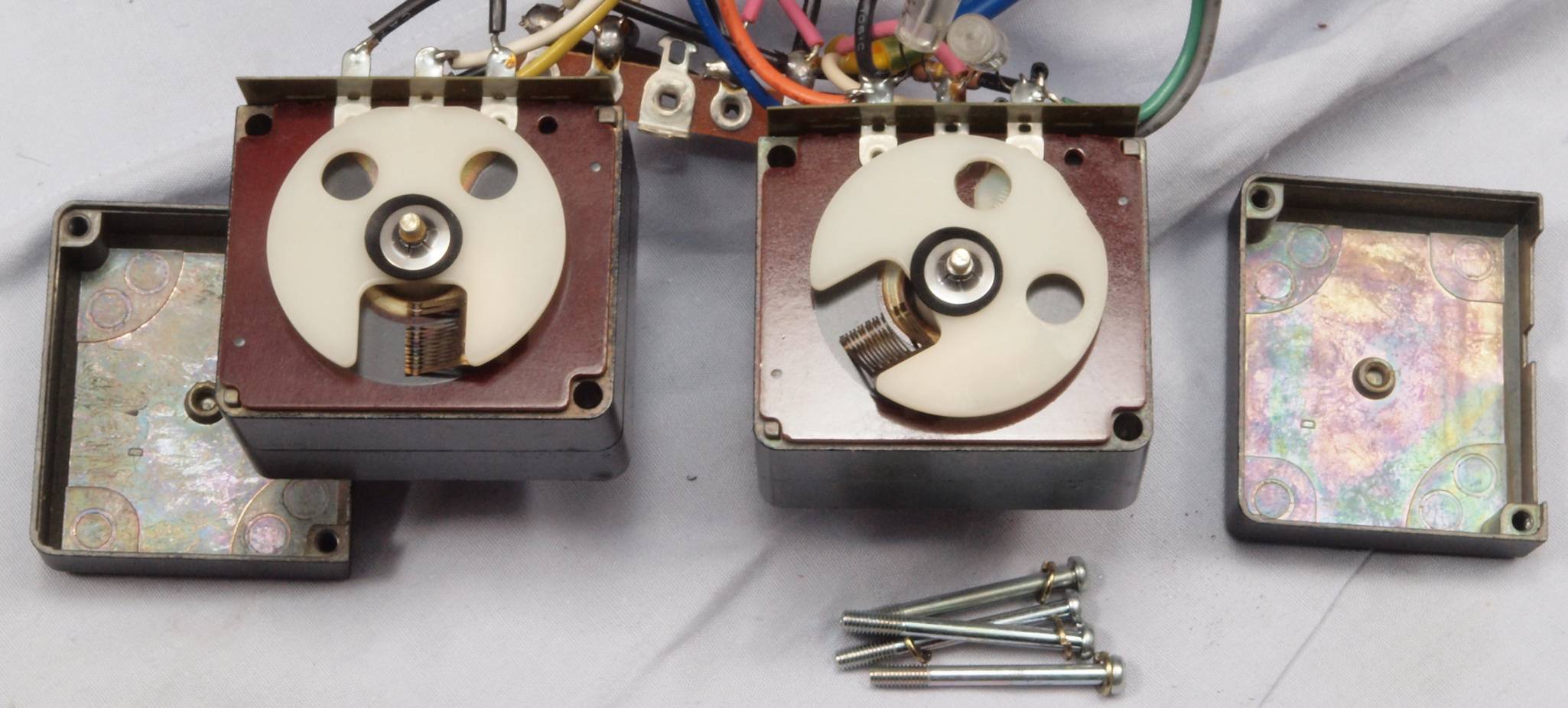

Ｃ５７．　修理（清掃）後　周波数切換ＳＷ。

Ｃ６１．　修理前　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板

Ｃ６２．　修理前　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板裏

Ｃ６３．　修理（半田補正後）後　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板。　全ての半田をやり直す。

Ｃ６４．　完成Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　ヘッドホーンＡＭＰ基板

Ｃ７１２．　修理中　ヘッドホーンＡＭＰ基板。　トルエン溶媒の接着剤。

Ｃ７１３．　修理後　ヘッドホーンＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ７２．　修理後　ヘッドホーンＡＭＰ基板。　電解コンデンサー２個交換。

Ｃ７３．　修理前　ヘッドホーンＡＭＰ基板裏

Ｃ７４．　修理（半田補正後）後　ヘッドホーンＡＭＰ基板。　全ての半田をやり直す。

Ｃ７５．　完成ヘッドホーンＡＭＰ基板。　洗浄後防湿材を塗る。

Ｃ７６．　修理前　入力切換ＳＷ。

Ｃ７７．　修理（清掃）後　入力切換ＳＷ。

Ｃ７８．　修理前　モードＳＷ。

Ｃ７９．　修理（清掃）後　モードＳＷ。

Ｃ８１．　修理前　電源基板

Ｃ８１２．　修理中　電源基板。 電解コンデンサー固定するトルエン溶媒の接着剤で、ＯＰ−ＡＭＰ、ダイオード、抵抗が腐食し不良に。

Ｃ８１３．　修理中　電源基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ８１４．　修理後　電源基板。

Ｃ８２．　修理後　電源基板。　電解コンデンサー１２個、整流ダイオード７個、ＯＰ−ＡＭＰ２個、定電圧ダイオード２個、抵抗４個交換

Ｃ８３．　修理後　電源基板裏

Ｃ８４．　修理（半田補正後）後　電源基板裏。　全ての半田をやり直す。

Ｃ８５．　完成電源基板裏　洗浄後防湿材を塗る。

Ｃ８６．　修理後　高圧整流ブロック電解コンデンサー下。

Ｃ８７．　修理後　高圧整流ブロック電解コンデンサー下。　フイルムコンデンサー１個追加。

Ｃ９１．　修理前　入力端子郡。

Ｃ９２．　修理（交換）後　入力端子郡。

Ｃ９３．　修理前　出力端子郡。

Ｃ９４．　修理（交換）後　出力端子郡。

ＣＡ１．　修理前　電源ソケット

ＣＡ２．　修理（交換）後　電源ソケット

ＣＢ１．　パネル清掃。

ＣＣ１．　交換部品。

ＣＣ２．　交換部品。高圧電源ブロック電解コンデンサー。 右＝交換した　１００μ＋１００μ／５００Ｖ、右＝付いてた　４７μ＋４７μ／４５０Ｖ

ＣＤ１．　修理前　上から見る

ＣＤ２．　修理後　上から見る

Ｃ９３．　修理後　上から見る、　真空管挿入。

Ｃ９４．　修理前　下から見る

Ｃ９５．　修理後　下から見る

Ｃ９６．　完成　後から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 「見方」。 　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８４４％歪み。 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８２５％歪み。 　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８２５％歪み。 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８２８％歪み。 　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７３５％歪み。 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８２１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７９６％歪み。 Ｌ側出力電圧＝２Ｖ、　０．００８３３％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８２２％歪み。 　Ｌ側出力電圧＝２Ｖ、　０．００８３１％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８９９％歪み。 　Ｌ側出力電圧＝２Ｖ、　０．００９１８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２２１％歪み。 　Ｌ側出力電圧＝２Ｖ、　０．０２１５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

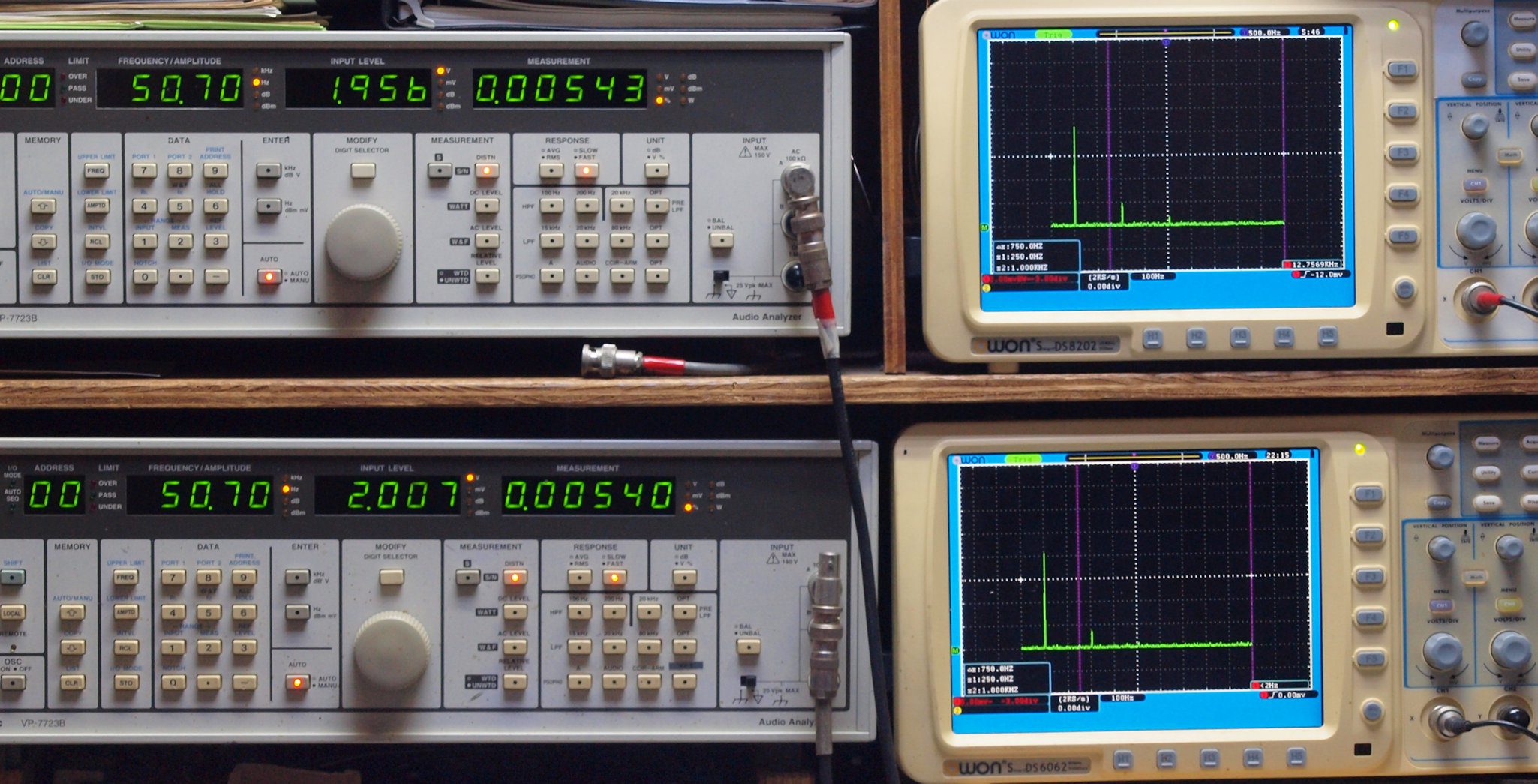

Ｅ３１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１７２％歪み。 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１６８％歪み。 　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３８４％歪み。 Ｌ側出力電圧＝２Ｖ、　０．０４７４％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２２１％歪み。 Ｌ側出力電圧＝２Ｖ、　０．０１３２０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１１３％歪み。 　Ｌ側出力電圧＝２Ｖ、　０．０１２５２％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

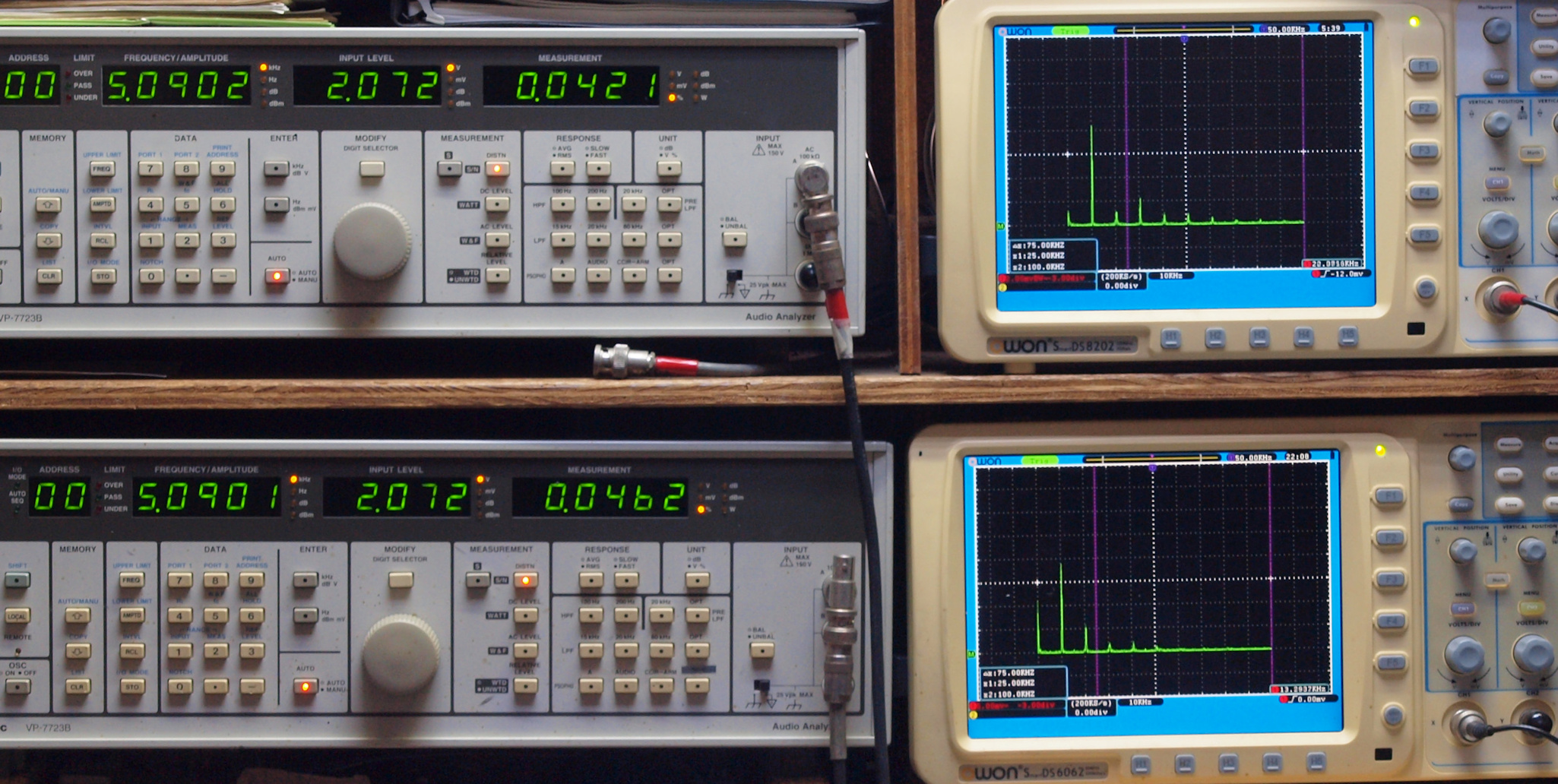

Ｅ３５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２４１％歪み。 　Ｌ側出力電圧＝２Ｖ、　０．０１３７６％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１３６９％歪み。 Ｌ側出力電圧＝２Ｖ、　０．０１５３％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ_２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１７５％歪み。 Ｌ側出力電圧＝２Ｖ、　０．０１９４％歪み。 　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器によるプリＡＭＰ調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

Ｆ２１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最大 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最小 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３５．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３６．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１００ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１２ＫＨＺ）　ＯＮ ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１８ＫＨＺ）　ＯＮ ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　入力電圧＝１．５ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ４．　完成、　２４時間エージング中。　右は　ＣＬ−３５ｍｋ�U．　４台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＬＵＸ　ＣＬ-３６Ｕ　の仕様（マニアル・カタログより）

型式 管球式ステレオコントロールアンプ ＣＬ-３６Ｕ 出力電圧 定格２Ｖ、最大２０Ｖ（歪率０．３） 出力インピーダンス Ｐｒｅ　ｏｕｔ＝１ｋΩ Ｒｅｃ　ｏｕｔ＝１．２ｋΩ 全高調波歪率 （２０Ｈｚ〜２０ｋＨｚ） Ｐｈｏｎｏ１−２＝０．０３以下（Ｒｅｃ　ｏｕｔ２Ｖ） ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝０．０５以下（Ｐｒｅ　ｏｕｔ２Ｖ） 周波数特性 Ｐｈｏｎｏ１−２＝２０Ｈｚ〜２０，０００Ｈｚ　；０．２ｄＢ ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１Ｈｚ〜５０，０００Ｈｚ　；０．５ｄＢ 入力感度（出力１Ｖ） Ｐｈｏｎｏ１＝２ｍＶ Ｐｈｏｎｏ２＝２ｍＶ（ＭＣ型昇圧トランス用ソケット付） ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１９０ｍＶ 入力インピーダンス Ｐｈｏｎｏ１＝３３ｋΩ、５０ｋΩ、１００ｋΩ（切替スイッチ付） Ｐｈｏｎｏ２＝５０ｋΩ Ｔｕｎｅｒ＝５０ｋΩ Ａｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１００ｋΩ ＳＮ比（ＩＨＦ−Ａ補正 入力ショート） Ｐｈｏｎｏ１−２＝７５ｄＢ以上 ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１００ｄＢ以上 使用真空管 １２ＡＸ７（４）、１２ＡＵ７（６）、１２ＢＨ７（１） トーンコントロール ＬＵＸ方式ＮＦ型湾曲点周波数切替付 低域湾曲点＝１５０Ｈｚ、３００Ｈｚ、６００Ｈｚ 高域湾曲点＝１．５ｋＨｚ、３ｋＨｚ、６ｋＨｚ 電源電圧 ＡＣ１００Ｖ５０Ｈｚ／６０Ｈｚ 消費電力 ７０Ｗ（電気用品取締法） 外形寸法 幅４９０＆ｔｉｍｅｓ；高さ２０１＆ｔｉｍｅｓ；奥行２９４ｍｍ 重量 １１．５ｋｇ 価格 定価：３６０，０００円、１９８３年発売
